HastelloyB-2

HastelloyB-2：
　

      Hastelloy B2合金的出现就是为防HastelloyB焊缝处会出现刀口腐蚀，在热影响区出现晶间腐蚀也开发出来，和B主要区别在成分上有改变，将碳，硅，铁和钒成分降低或是去除，改变后对固溶给织未生产影响，提高了热稳定性，但合金存在中温时效脆性。所以如对中温时效脆性有要求的推荐使用B3，耐腐蚀性能同B但是优于B。

对应牌号:

化学成分：

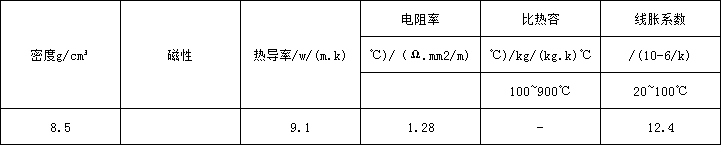

物理性能：

应用领域:

       主要是用于耐HCl、H2SO4、H3PO4、HCOOH等容器、容器衬里、管道、塔槽、阀、泵。对于选用焊接部件的设备又不能施以固溶处理时宜选用些合金。

Hastelloy C263

Hastelloy C263：
　

      Hastelloy C263合金是一种可时效硬化的Ni-Co-Cr-Mo合金，设计用于在退火状态下将极佳的时效强度特性与出色的制造特性相结合。 虽然其在高温下的强度不如Waspaloy或R-41高，但比这些合金更容易形成或焊接。 c-263合金表现出优异的中温拉伸延展性，并且通常不受γ相强化合金常见的应变时效开裂问题的影响。 该合金是先进超超临界机组用候选材料，具有组织稳定性，是时效强化钴镍基变形高温合金，含有较高量的钴及多种强化元素，该合金在815～870℃有较高的抗拉强度和抗蠕变能力、良好的抗氧化性和耐腐蚀、在冷热反复交替作用下有较高的疲劳强度以及良好的成形性和焊接性。用于涡轮发动机涡轮盘、叶片、高温紧固件、卡箍、密封圈及弹性元件等。 Haynes263合金是经过沉淀硬化，同时为了固溶强化又添加了钼的一种镍-铬-钴合金。263合金不但有高强度和耐腐蚀性，而且在焊接结构中还表现出好的成形性和高温延展性。

对应牌号:

化学成分：

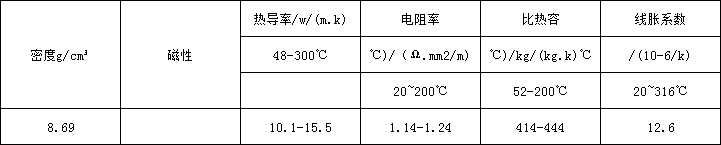

物理性能：

应用领域:

合金在锻造时易产生内裂，允许重锤打击。钢锭装炉温度不高于700℃，低温区域先预热20-30分钟，***终加热温度1150℃-1180℃，开锻温度不低于1050℃，终锻温度不低于950℃。 2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

Hastelloy C263合金结合了适合各种制造的特性 应用于航空涡轮发动机和工业涡轮机应用。 这些包括低温燃烧器，转换衬管和一些环形部件

压力器皿、高压储藏罐、高压管道、热交换器(化学加工工业)。 　　

石油天然气管道、热交换器管件。　　

污水处理系统。　　

纸浆和造纸工业分类器、漂白设备、贮存处理系统。　

高强度耐腐蚀环境下的回转轴、压榨辊、叶片、叶轮等。　　

轮船或卡车的货物箱　　

食品加工设备

alloy825

alloy825：
　

　  该合金是一种通用的工程合金，在氧化和还原环境下都具有抗酸和碱金属腐蚀性能高镍成份使合金具有有效的抗应力腐蚀开裂性。在各种介质中的耐腐蚀性都很好，如硫酸、磷酸、硝酸和有机酸，碱金属如氢氧化钠、氢氧化钾和盐酸溶液。合金的综合性能表现在腐蚀介质多样的核燃烧溶解器中，如硫酸、硝酸和氢氧化钠都在同一个设备中处理。应用于各种使用温度不超过550℃的工业领域，如：硫酸酸洗工厂用的加热管、容器、筐及链等、海水冷却热交换器、海洋产品管道系统、酸性气体环境管道、磷酸生产中的热交换器、蒸发器、洗涤、浸渍管等、石油精炼中的空气热交换器、食品工程、化工流程、高压氧气应用的阻燃合金等。

对应牌号:

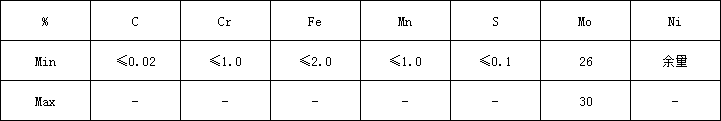

化学成分：

物理性能：

alloy825金相组织结构：

该合金具有稳定的面心立方结构。化学成分和恰当的热处理保证了耐腐蚀性不受敏化性的削弱。

alloy825是一种含Ni、Fe、Cr、Mo、Cu的奥氏体合金，高合金在中等氧化性环境，中等还原性环境等中具有良好的耐蚀性，在室温和高达550℃时具有很好的机械性能。

alloy825工艺性能与要求：

1、合 金加热环境含有硫、磷、铅或其他低熔点金属，Nicrofer 6023/6023H合金将变脆。杂质来源于做标记的油漆、粉笔、润滑油、水、燃料等。燃料的硫含量要低，如液化气和天然气的杂质含量要低于0.1%，城市煤气的硫含量要低于0.25g/m3，石油气的硫含量低于0.5%是理想的。

2、合金合适的热加工温度为1150-900℃，冷却方式可以是水淬或快速空冷。

3、采用钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊，其中脉冲电弧焊是方案。

应用领域:

b-3

b-3：
　

　 hastelloyb-3合金它的热稳定性相比hastelloyb-2合金有了大幅度的提高，HastelloyB-3合金对应力腐蚀，刀口腐蚀，点蚀和焊接的热影响区的腐蚀等均有很高的抗力，瞬时暴露在中温时仍然能保持良好的塑性。在任何浓度和温度下具有很强的抗盐酸性，同时具有抗硫酸，醋酸，乙酸和磷酸性能，对其他氧化层也具有一定的抗性

对应牌号:

化学成分：

物理性能：

应用领域:

1  应用于湿法烟气脱硫化工领域

2  航空航天高温部件

Hastelloy B-3合金推荐焊材

E（R）NiMo-10

alloy400

alloy400：
　

　alloy400是一种用量最大、用途最广、综合性能极佳的耐蚀合金。此合金在氢氟酸和氟气介质中具有优异的耐蚀性，对热浓碱液也有优良的耐蚀性。同时还耐中性溶液、水、海水、大气、有机化合物等的腐蚀。该合金的一个重要特征是一般不产生应力腐蚀裂纹，切削性能良好。 Monel400棒材是镍铜合金（约67％Ni-23％Cu），在高温下耐海水和蒸汽以及盐和腐蚀性溶液，合金400是一种固溶合金，只能通过冷加工硬化。 该镍合金具有良好的耐腐蚀性，良好的焊接性和高强度等特性 在典型环境中，合金400几乎不受氯离子应力腐蚀开裂的影响。 通常，其耐腐蚀性在还原环境中非常好，但在氧化条件下很差。 它不能用于氧化酸，如硝酸和亚硝酸。 然而，它在正常和高温下对大多数碱，盐，水，食品，有机物质和大气条件具有抗性。这种镍合金在高于约700°F的含硫气体中受到侵蚀，熔融硫在超过约500°F的温度下侵蚀合金。Monel 400具有与镍相同的耐腐蚀性，但具有更高的工作压力和温度，并且由于其出色的加工能力而成本更低。 耐腐蚀性 蒙乃尔的耐腐蚀性能一般情况下比镍铜更优越,它比纯镍更耐还原性介质的腐蚀，比纯铜耐氧化性介质的腐蚀，对硫酸、磷酸、碳的耐腐蚀性非常好。特别是耐氢氯酸的腐蚀，对热浓碱也有优良的耐腐蚀性。Monel400合金在氟气、盐酸、硫酸、氢氟酸以及它们的派生物中有极优秀的耐蚀性。同时在海水中比铜基合金更具耐蚀性 alloy400钢管 alloy400属可变形加工的镍-铜系镍基合金，具有很好的耐海水腐蚀和抗化学腐蚀性能，耐氯化物应力腐蚀开裂性能强。该合金是为数不多的能使用在氟化物中的合金之一。在氢氟酸和氟气介质中具有很好的耐氧化物应力裂变腐蚀，如海水、盐水环境中。 在中等浓度的碱性和盐溶液中，alloy400也有非常好的抗腐蚀性能。 在较冷的的碱性环境下，该合金被用在弱酸如硫磺、氟化氢环境中。 酸介质：alloy400在浓度小于85%的硫酸中都是耐蚀的。alloy400是可耐氢氟酸中为数极少的重要材料之一。 水腐蚀：alloy400合金在多数水腐蚀情况下，不仅耐蚀性极佳，而且孔蚀、应力腐蚀等也很少发现，腐蚀速度小于0.025mm/a。 高温腐蚀：alloy400在空气中连续工作的最高温度一般在600℃左右，在高温蒸汽中，腐蚀速度小于0.026mm/a。氨：由于alloy400合金镍含量高，故可耐585℃以下无水氨和氨化条件下的腐蚀。 配套焊材 蒙乃尔alloy400焊条（ENiCu-7），alloy400焊丝（ERNiCu-70） 用途 船用换热器、海水淡化设备、盐生产设备、海洋与化学加工设备、螺旋桨轴及水泵、汽油及水箱等

对应牌号:

化学成分：

物理性能：

应用领域:

1  海洋工程

2  化学和烃加工设备

3  汽油和淡水罐

4  原油石油蒸馏器

5  脱气加热器

6  锅炉给水加热器和其他热交换器

7  阀门，泵，轴，配件和紧固件

8  工业用热交换器

alloy600

alloy600：
　

　   alloy600合金管是镍-铬-铁基固溶强化合金，具有良好的耐高温腐蚀和抗氧化性能、优良的冷热加工和焊接性能，在700℃以下具有满意的热强性和高的塑性。该合金在国外有成熟的使用经验，在国内已制成航天发动机零部件，通过试飞试验，在航空上也开始使用

对应牌号:

化学成分：

物理性能：

alloy600高温合金管的耐腐蚀性:

600合金对于各种腐蚀介质都具有耐腐蚀性。铬的成分使该合金在氧化条件下比镍 99.2 (合金 200) 和镍 99.2（合金 201,低碳）具有更好的耐腐蚀性。同时，较高的镍含量使合金在还原条件和碱性溶液中具有很好的耐腐蚀性，并且能有效地防止氯-铁应力腐蚀开裂。 600合金在乙酸、醋酸、蚁酸、硬脂酸等有机酸中具有很好的耐蚀性，在无机酸中具有中等的耐蚀性。在核反应堆中一次和二次循环使用的高纯度水中具有很优秀的耐蚀性。 600尤其突出的性能是能够抵抗干氯气和氯化氢的腐蚀，应用温度达 650℃。在高温下，退火态和固溶处理态的合金在空气中具有很好的抗氧化剥落性能和高强度。该合金也能抵抗氨气和渗氮、渗碳气氛，但是在氧化还原条件交替变化时，合金会受到部分氧化介质的腐蚀（如绿色死亡液）

alloy600高温合金管具有以下特性：

1. 具有很好的耐还原、氧化、氮化介质腐蚀的性能

2. 在室温及高温时都具有很好的耐应力腐蚀开裂性能

3. 具有很好的耐干燥氯气和氯化氢气体腐蚀的性能

4. 在零下、室温及高温时都具有很好的机械性能

5. 具有很好的抗蠕变断裂强度，推荐用在700℃以上的工作环境

应用领域:

HastelloyB-2哈氏合金

HastelloyB-2哈氏合金：
　

　 Hastelloy B-2是一种抗腐蚀、固溶态的镍钼合金。 Hastelloy B-2具有以下特性： ●控制铁元素和铬元素在最低含量，阻止β相Ni4Mo的生成。 ●对还原环境的优异的耐腐蚀性。 ●极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。 ●很好的抗氯离子还原应力腐蚀开裂性(SCC)。 ●优秀的耐各种有机酸腐蚀的能力

对应牌号:

化学成分：

物理性能：

Hastelloy B-2物理性能：
密度：ρ=9.2g/cm3
熔化温度范围：1330～1380℃ 阜隆特种合金

Hastelloy B-2机械性能：
以下是相应规格固溶处理态的Hastelloy B-2性能，其他特殊规格材料的特殊性能取决于特定的应用场合。

Hastelloy B-2室温下最小机械性能值：

Hastelloy B-2拉伸试验最大允许应力值(ASME UNF-23.3,SB 333)：

应用领域:

N04400哈氏合金

N04400哈氏合金：
　

对应牌号:

化学成分：

 UNS N04400

UNS N04400 阜隆特种合金

物理性能：

机械性能

室温机械性能

 UNS N04400 退火

UNS N04400 退火 热轧板

UNS N04400 退火 冷轧板 阜隆不锈钢

示例 退火

应用领域:

Hastelloy G30

Hastelloy G30：
　

       Hastelloy G30合金是镍铁铬钼铜合金中铬含量大于30%的少数牌号之一，由于成分的复合作用，在H2SO4、HNO3等溶液中有很强的耐蚀能力。此合金的良好耐敏化能力使之可在太金数化学加工中焊后直接应用，主要应用领域是湿法H3PO4生产和加工的设备和部件，HNO3加HF酸洗设备和部件。我们认为Hastelloy G30合金因铬量大于30%和碳量很低，并加入了足够量铌使合金有良好的热稳定性并随有良好的耐敏态晶间腐蚀能力。

对应牌号:

化学成分：

物理性能：

应用领域:

      Hastelloy G30哈氏合金广泛用于磷酸设备，硫酸设备，硝酸设备，核燃料再处理，核废料处理，酸洗作业，石化产品，化肥生产，杀虫剂生产，金矿萃取。Hastelloy G30哈氏合金对用于诸如不锈钢酸洗等应用中氢氟酸/硝酸的混合物有很好的抵抗力，与其他镍基或铁基合金相比，Hastelloy G30哈氏合金在商用磷酸中表现出更好的抗性。它在化肥行业中作为酸蒸发器的应用与日俱增。

Hastelloy C2000

Hastelloy C2000：
　

     Hastelloy C2000是新型NI-CR-MO合金，以C4合金为基础提高了铬的含量，并加入了铜，大大提高了合金耐氧化性和还原性介质的腐蚀能力，是目前本系列内耐H2SO4腐蚀很好的合金,但耐晶间腐蚀不如C4。所以，如在H2SO4环境下使用本合金是可行的。

对应牌号:

化学成分：

物理性能：

应用领域:

      主要用于即存在氧化又存在还原性腐蚀介质的化学加工设备和部件，如反应器，热交换器、阀、泵、紧固件等，本合金更加适用于HF酸生产和使用中含氟物催化剂的环境。

N10665哈氏合金

N10665哈氏合金：
　

　  UNS N10665能控制铁元素和铬元素在最低含量，阻止β 相Ni4Mo 的生成，控制对还原环境的优异的耐腐蚀性。具有极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性，具有很好的抗氯离子还原应力腐蚀开裂性（SCC），也具有优秀的耐各种有机酸腐蚀的能力。

对应牌号:

化学成分：

物理性能：

应用领域:

1.纸浆和造纸工业，如煮解和漂白容器

2.FGD 系统中的洗涤塔、再加热器、湿汽风扇等

3.在酸性气体环境中作业的设备和元件

4.乙酸和酸性产品的反应器

5.硫酸冷凝器

6.亚甲二苯异氰酸盐（MDI）

7.不纯磷酸的生产和加工 www.fljs

N06455哈氏合金

N06455哈氏合金：
　

      N06455哈氏合金是一种奥氏体低碳镍-钼-铬合金。和其它早期开发的相似化学成分的合金的主要区别是低碳、硅、铁、钨含量。这样的化学成分使其在650-1040℃时表现出极好的稳定性，提高了抗晶间腐蚀的能力，在适当的制造条件下可以避免刃线腐蚀敏感性和焊缝热影响区腐蚀。

对应牌号:

化学成分：

物理性能：

N06455物理性能：
密度：ρ=8.6g/cm3 熔化温度范围：1335～1380℃

N06455的特点是：  上海阜隆金属材料有限公司

●对大多数腐蚀介质具有优良的耐腐蚀性，尤其在还原状态下。

●在卤化物中有优秀的耐局部腐蚀性。

应用领域:

应用范围：

在大多数化工领域和高温环境中得到了广泛的应用。

典型应用领域：

●烟气脱硫系统

●酸洗和酸再生工厂

●乙酸和农用化学品生产

●二氧化钛生产（氯法）

●电解电镀

Hastelloy B哈氏合金

Hastelloy B哈氏合金：
　

      Hastelloy B哈氏合金是一种以镍、钼、钴等元素组成的镍基高温合金，含镍量约为 62%。Hastelloy B哈氏合金在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。

对应牌号:

化学成分：

物理性能：

Hastelloy B 在常温下合金的机械性能的最小值: www.fljscl.com.cn

Hastelloy B合金具有以下特性：

1.控制铁元素和铬元素在最低含量，阻止β 相Ni4Mo 的生成。

2.对还原环境的优异的耐腐蚀性。

3.极好的抗中等浓度硫酸和许多非氧化性酸腐蚀性。

4.很好的抗氯离子还原应力腐蚀开裂性（SCC）。

5.优秀的耐各种有机酸腐蚀的能力。

Hastelloy B 的金相结构:

Hastelloy B为面心立方晶格结构。通过控制铁和铬含量在最小值，降低了加工脆性，阻止了在700-870℃间Ni4Mo 相的析出。

Hastelloy B 的耐腐蚀性:

镍钼合金Hastelloy B的碳、硅含量极低，降低了焊接热影响区碳和其它杂质相的析出，因此其焊缝也具有足够的抗腐蚀性。合金Hastelloy B-2在还原性介质中具有很好的抗腐蚀性，如各种温度和浓度的盐酸溶液。在中等浓度的硫酸溶液（或者含有一定量的氯离子）中也具有很好的抗腐蚀性。同时也能用于醋酸和磷酸环境。合金材料只有在适宜的金相状态和纯净的晶体结构时才能具有最好的耐腐蚀性。  阜隆不锈钢

应用领域:

Hastelloy B 应用范围应用领域有：

合金Hastelloy B在化学、石化、能源制造和污染控制领域中有着广泛的应用，尤其是在硫酸、盐酸、磷酸、醋酸等工业中。

HastelloyC-4

HastelloyC-4：
　

     HastelloyC-4是一种奥氏体低碳镍-钼-铬合金。HastelloyC-4 和其它早期开发的相似化学成分的合金的主要区别是低碳、硅、铁、钨含量。这样的化学成分使其在650-1040℃时表现出极好的稳定性，提高了抗晶间腐蚀的能力，在适当的制造条件下可以避免刃线腐蚀敏感性和焊缝热影响区腐蚀。

对应牌号:

化学成分：

物理性能：

HastelloyC-4物理性能：
密度：ρ=8.6g/cm3 熔化温度范围：1335～1380℃

HastelloyC-4的特点是：

●对大多数腐蚀介质具有优良的耐腐蚀性，尤其在还原状态下。
●在卤化物中有优秀的耐局部腐蚀性。

HastelloyC-4机械性能：
下表中的最小值是标定尺寸规格试样（固溶处理态）的纵向和横向上测得的数据，特殊规格产品及特殊材料性能可以按客户需求定制。

HastelloyC-4ISO-V 缺口试验：
平均值 ≥120J/cm2 室温
≥120J/cm2 -196℃
HastelloyC-4金相结构：
Hastelloy C-4为面心立方晶格结构，其化学成分保证了金相稳定性和抗敏化性。  阜隆不锈钢
耐腐蚀性：
较高的钼、铬含量使Hastelloy C-4合金能够抵抗各种化学介质的侵蚀，包括还原性介质，如磷酸、盐酸、硫酸、氯气、有机或无机的含氯介质。由于镍含量较高，Hastelloy C-4能有效的抵抗由于氯导致的应力腐蚀开裂，甚至是热的氯化物溶液。
应用范围：
Hastelloy C-4在大多数化工领域和高温环境中得到了广泛的应用。

应用领域:

●烟气脱硫系统

●酸洗和酸再生工厂

●乙酸和农用化学品生产

●二氧化钛生产（氯法）

●电解电镀

hastelloyb-3

hastelloyb-3：
　

     hastelloyb-3合金它的热稳定性相比hastelloyb-2合金有了大幅度的提高，HastelloyB-3合金对应力腐蚀，刀口腐蚀，点蚀和焊接的热影响区的腐蚀等均有很高的抗力，瞬时暴露在中温时仍然能保持良好的塑性。在任何浓度和温度下具有很强的抗盐酸性，同时具有抗硫酸，醋酸，乙酸和磷酸性能，对其他氧化层也具有一定的抗性

对应牌号:

化学成分：

物理性能：

应用领域:

2.4819哈氏合金

2.4819哈氏合金：
　

对应牌号:

化学成分：

UNS N10276

物理性能：

机械性能

NW0276

UNS N10276

示例 www.fljscl.com.cn

耐腐蚀性

抗缝隙腐蚀性能

应用领域:

试验条件：

1) ASTM G48 方法C：试验时间72小时

2) ASTM G48 方法D：试验时间72小时，使用多齿夹子形成缝隙

3) Green death 溶液浸泡：试验时间24小时，试验溶液 7%H2SO4 + 3%HCl + 1%FeCl3 + 1%CuCl2，缝隙腐蚀试验使用多齿夹子形成缝隙

HastelloyX

HastelloyX：
　

     HastelloyX是主要用铬和钼固溶强化的一种含铁量较高的镍基高温合金，具有良好的抗养化和耐腐蚀性能，在900℃以下有中等的持久和蠕变强度，冷、热加工成型性和焊接性能良好。使用于制造航空发动机的燃烧室部件和其他高温部件，在900℃以下长期使用，短时工作温度可达1080℃。供应的主要品种有板材、带材、管材、棒材、锻件、环形件和精密铸件。 HastelloyX 材料牌号 HastelloyX HastelloyX 相近牌号 GH3536,GH536,GH22,GH334,GH739,SG-5(中国)， UNS NO6002，NC22FeD（法国）， NiCr22FeMo（德 国），Nimonic PE13（英国）

对应牌号:

化学成分：

物理性能：

注：B按计算量加入、不分析。
1.5 HastelloyX 热处理制度 板材和管材：1130～1170℃，快速空冷或水冷；棒材和环形件检验试样：1175℃±15℃，空冷或更快冷却；带材：1065～1105℃，快速冷却。
1.6 HastelloyX 品种规格与供应状态 供应δ0.5～4.0mm的板材，δ0.05～0.8mm的带材，外径4～20mm、壁厚1.0～2.0mm的管材，直径0.2～10.0mm的焊丝，直径≤300mm的棒材和各种直径及壁厚的环形件以及不同形状和尺寸的精密铸件。板材、带材和管材经固溶处理和酸洗后供应，带材也可呈冷轧状态供应；焊丝以硬态、半硬态、固熔加酸洗、光亮固溶处理状态成盘交货，也可以直条交货；棒材和环形件不经热处理交货。精密铸件于铸造状态供应。  阜隆不锈钢
1.7 HastelloyX 熔炼与铸造工艺 采用电弧炉加电渣或非真空感应炉加电渣重熔工艺。生产铸件则采用感应炉重熔母合金后浇注于加热的模壳内，浇注速度以快些为好。
1.8 HastelloyX 应用概况与特殊要求 该合金在国外航空发动机和民用工业中获得了极为广泛的应用，我国主要用于制造燃烧室部件和其他热端部件以及蜂窝结构等。合金在高温下长期使用后有一定的时效硬化现象。
二、HastelloyX 物理及化学性能
2.1 HastelloyX 热性能  阜隆特种合金
2.1.1 HastelloyX 熔化温度范围 1295～1381℃[1]。
2.1.2 HastelloyX 热导率 见表2-1。
2.1.3 HastelloyX 比热容 见表2-2。
2.1.4 HastelloyX 线膨胀系数 见表2-3。
2.1.5 HastelloyX 合金铸件的热扩散率 见表2-4。
表2-1[1] 上海阜隆金属材料有限公司

表2-2

表2-3[1]

2.2 HastelloyX密度 ρ=8.28g/cm3[1]。
2.3 HastelloyX电性能 电阻率见表2-5。
表2-4 上海阜隆

2.4 HastelloyX磁性能 合金无磁性。
2.5 HastelloyX化学性能
2.5.1 HastelloyX抗氧化性能 合金在空气介质中试验100h后的氧化速率见表2-6。
表2-5[1]

表2-6[1]

三、HastelloyX力学性能
HastelloyX技术标准规定的不同品种的力学性能见表3-1。
表3-1

① δ<0.25mm的带材的室温抗拉强度σb≥725MPa,δ5≥25%。
② 精铸件铸态815℃的σb≥240MPa,δ5≥12%。经800℃，50h，空冷处理后HRC≤24。
四、HastelloyX 组织结构
4.1 HastelloyX相变温度
4.2 HastelloyX时间-温度-组织转变曲线
4.3 HastelloyX合金组织结构
4.3.1 该合金在固溶状态的组织为奥氏体基体，还有少量的TiN和M6C型碳化物。经700～900℃长期时效后主要析出相为M12C和M3B2，同时也伴有微量μ相和L相。经700℃，200h时效后出现少量σ相，但在800℃时效后σ相不存在，而析出微量M23C6，有时出现微量L相。因此合金在长期时效后呈现一定程度的时效硬化现象，使塑性下降，高温强度也有所减低。
4.3.2 冷轧薄板技术标准规定，供应状态冷轧薄板的晶粒度应在4～8级范围内。
五、 HastelloyX 工艺性能与要求
5.1 HastelloyX成形性能 合金具有良好的冷、热加工成形性能。锻造加热温度1170℃±10℃，终锻温度不低于950℃；板坯热轧加热温度1150℃±10℃，终轧温度不低于850℃；环形件热轧加热温度1170℃±10℃。
合金的高温拉伸塑性图见图5-1。高温镦粗试样经1180℃，45min固溶处理后的再结晶曲线见图5-2。
5.2 HastelloyX焊接性能 该合金具有良好的焊接工艺性能，可采用氩弧焊、缝焊和点焊等方法进行焊接。氩弧焊时推荐采用HHastelloyX或HGH3113焊丝。
5.2.1 HastelloyX手工氩弧焊对接规范见表5-1。

表5-1[5] 阜隆不锈钢

5.2.2 HastelloyX自动钨极脉冲氩弧焊对接规范见表5-2。
表5-2

5.2.3 HastelloyX缝焊规范见表5-3。
表5-3[5]

5.2.4 HastelloyX点焊规范见表5-4。
表5-4[5]

5.2.5 HastelloyX焊接接头的力学性能见表5-5。
表5-5[6]

5.3 HastelloyX零件热处理工艺 板材制件固溶处理：1150℃±10℃，2～15min，快速空冷。焊接件或火焰筒处理：980℃±10℃，60min，空冷。机加工后除应力处理：870℃±10℃，30～60min，空冷。零件稳定尺寸处理：760℃±10℃，2h，空冷。 阜隆金属

应用领域:

Hastelloy C-22

Hastelloy C-22：
　

     Hastelloy C22是以C276为基础提高了合金铬含量并降低了钼和钨，其中碳和矽含量很低，是了达到改进C4和C276的强氧化介质腐蚀。虽然提高了氧化介质耐腐蚀性能，但是耐点蚀和耐缝隙腐蚀未明显改善。具有优异的抗应力腐蚀开裂能力和好的耐局部服饰能力，在很多化工工艺介质中有满意的耐蚀特性，由于此合金含碳和矽很低，因此，非常适宜制造化学工业中耐腐蚀焊接设备、容器、管线，而没有敏化的危险。合金在焊接热影响区有抵抗晶界沉淀形成的能力，这样使它在焊接状态下也能适应很多种化工过程的应用。

对应牌号:

化学成分：

物理性能：

应用领域:

      主要用于海水、CH3COOH、HCl、湿法磷和采用混酸的酸洗溶液等环境。制造容器、管道、阀、泵、板式换热器等。解决难于解决均匀腐蚀、点腐蚀、缝隙腐蚀等问题。尤其适用在大量氯里子又含氧化剂的环境。

Hastelloy C-276

Hastelloy C-276：
　

     哈氏合金C-276是一种固溶体材料， 加强型镍 - 钼 - 铬合金 用少量的钨，HastelloyC276合金不能通过热处理硬化，但是可以通过使用各种方式的冷加工来硬化。 哈氏合金 C-276是一种含钨的镍-铬-钼合金，极低的硅碳含量，被认为是万能的抗腐蚀合金。该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。②有出色的耐点蚀、缝隙腐蚀和应力腐蚀性能。较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。同时，C-276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。适用于各种浓度的硫酸溶液，是少数几种能应用于热浓硫酸溶液的材料之一。

对应牌号:

化学成分：

物理性能：

应用领域:

配套焊接材料及焊接工艺：

哈氏合金C-276焊接材料选用ERNiCrMo-4焊丝和ENiCrMo-4焊条，焊材尺寸有Φ1.0、1.2、2.4、3.2、4.0,产地为：美国哈氏、美国SMC和德镍，焊接工艺及指导书欢迎来电索取。

哈氏合金C-276的焊接可以选择自身作焊接材料或填料金属。如要求在哈氏C-276合金的焊缝中添加某些成分，像其它镍基合金或不锈钢，并且这些焊缝将暴露在腐蚀环境中时，那么，焊接所用的焊条或焊丝则要求有和母材金属耐腐蚀相当的性能。

C276圆棒的焊接性能和普通奥氏体不锈钢相似，在使用一种焊接方法对C-276焊接之前，必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降***小，如钨极气体保护焊（GTAW）、金属极气体保护焊（GMAW）、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降***小的焊接方法。但对于诸如氧炔焊等有可能增加材料焊缝及热影响区含碳量或含硅量的焊接方法是不适合采用的。

N10276

N10276：
　

      哈氏合金N10276是一种固溶体材料， 加强型镍 - 钼 - 铬合金 用少量的钨，HastelloyN10276合金不能通过热处理硬化，但是可以通过使用各种方式的冷加工来硬化。 哈氏合金 N10276是一种含钨的镍-铬-钼合金，极低的硅碳含量，被认为是万能的抗腐蚀合金。该合金具有以下特性：①在氧化和还原两氛围状态中，对大多数腐蚀介质具有优异的耐腐蚀性能。②有出色的耐点蚀、缝隙腐蚀和应力腐蚀性能。较高的钼、铬含量使合金能够耐氯离子腐蚀，钨元素进一步提高了耐蚀性。同时，N10276合金是仅有的几种耐潮湿氯气、次氯酸盐及二氧化氯溶液腐蚀的材料之一，对高浓度的氯化盐溶液如氯化铁和氯化铜有显著的耐蚀性。适用于各种浓度的硫酸溶液，是少数几种能应用于热浓硫酸溶液的材料之一。

对应牌号:

化学成分：

物理性能：

配套焊接材料及焊接工艺：

哈氏合金N10276焊接材料选用ERNiCrMo-4焊丝和ENiCrMo-4焊条，焊材尺寸有Φ1.0、1.2、2.4、3.2、4.0,产地为：美国哈氏、美国SMC和德镍，焊接工艺及指导书欢迎来电索取。

哈氏合金N10276的焊接可以选择自身作焊接材料或填料金属。如要求在哈氏C-276合金的焊缝中添加某些成分，像其它镍基合金或不锈钢，并且这些焊缝将暴露在腐蚀环境中时，那么，焊接所用的焊条或焊丝则要求有和母材金属耐腐蚀相当的性能。

N10276圆棒的焊接性能和普通奥氏体不锈钢相似，在使用一种焊接方法对N10276焊接之前，必须要采取措施以使焊缝及热影响区的抗腐蚀性能下降***小，如钨极气体保护焊（GTAW）、金属极气体保护焊（GMAW）、埋弧焊或其他一些可以使焊缝及热影响区抗腐蚀性能下降***小的焊接方法。但对于诸如氧炔焊等有可能增加材料焊缝及热影响区含碳量或含硅量的焊接方法是不适合采用的。

应用领域:
